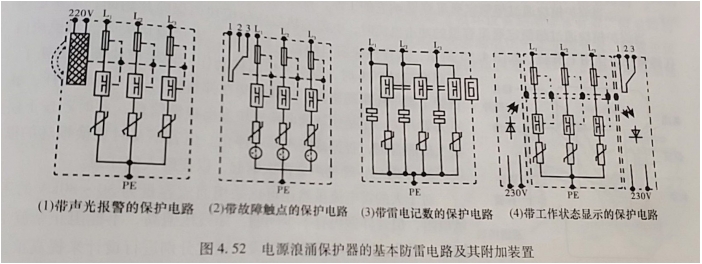

氧化鋅壓敏電阻是電源系統最佳的防雷保護元件，所以迄今為止，所有電源用浪涌保護器無一不是采用氧化對氧化鋅壓敏電阻作為主要元件，然后再針對氧化鋅壓敏電阻的不足，在電路上作一定的補充措施，現在歸納起來，其基本保護電路大致有圖4.52所示三種:

圖（1）和圖（2）是用動態斷路器，熱保護器和壓敏電阻串聯而成的，其優點是響應速度快，通常為納秒圾，但缺點是壓敏電阻長期受工頻電壓作用，易老化，使用壽命較短。圖中(2)是在上述電路中再串聯氣體放電管，這樣放電管平時不導通，電路上無壓降，壓敏電阻使用壽命較長，但
缺點是放電管響應速度慢，不適合含有半導體元件的電源設備使用。圖中(3)是在壓敏電阻保護支路旁，再并聯蠕緩放電間院，以減少壓敏電阻所受到的電壓沖擊，提高了壓敏電阻的使用壽命，同時又可保持較快的響應速度。除此之外，根據不同的使用要求，再附加聲光報警、故障逼信觸點、雷電記數或工作狀態顯示等智能化的輔助電路裝置。
  電源浪涌保護器現大多做成標準的模塊結構，如圖4.53所示。在該模塊底部中央帶有35mm安裝槽，這樣安裝到配電箱內時十分方便，同時又最大限度地縮短引線長度，因而減少了加在被保護設備兩端的壓敏電阻殘壓，有利于設備防浪涌保護。
  模塊式浪涌保護器每相保護支路的正常通流容量一一般為10~15kA，只適合感應雷的防護。若遇直擊雷時，電源線上的沖擊電流都大于10~ ISA，此時浪涌保護器雖然可以把沖擊電流短路入地，但雷電流的熱效應卻可能使模塊燒壞。為了更換該損壞的模塊，可以采用可更換模塊的浪涌保護器，見圖4.54所示。這樣在更換時無需停電即可方便地拔下來，插人新的模塊。此外，根據電源接地方式和相線數目還可以自由組合成不同型號的保護裝置。為了縮小該組合裝置的體積，減少報廢的元件數量，有關聲光報警、故障遙信觸點，或雷電記數等附加智能電路，可以單獨構成另外一個模塊，并列在該組合保護裝置旁，這樣也提高了智能電路的安全性和利用率，降低了維護費用。

  由智能電路構成的模塊實質上是一個以單片機芯為核心的電子裝置，只要配以不同的便可以提供聲光報警、故障遙信觸點等多種功能。它與保護模塊之間只依靠機械觸動而電氣上的聯系，所以保護模塊損壞或更換時均不會影響它的工作，可以長期使用。
  當保護模塊通過超額定通流容量的沖擊電流時，電流的熱效應使模塊內保險片熔斷，在彈簧拉力作用下滑動，如圖4.55所示，這樣模塊窗口顏色由綠變紅，表示模塊失效。當模塊內溫度超過90C時，也會發生同樣動作，說明模塊需更換了。色牌下滑中還帶動座桿，這樣斜契在彈簧作用下，拉動
滑竿，觸發失效開關，于是使智能電路模塊發出報警信息，此時若按下模塊的靜音鍵，告警蜂鳴聲即可停止。但若不及時更換損壞的模塊，24小時后，蜂鳴聲會再次響起，以提醒人們注意
