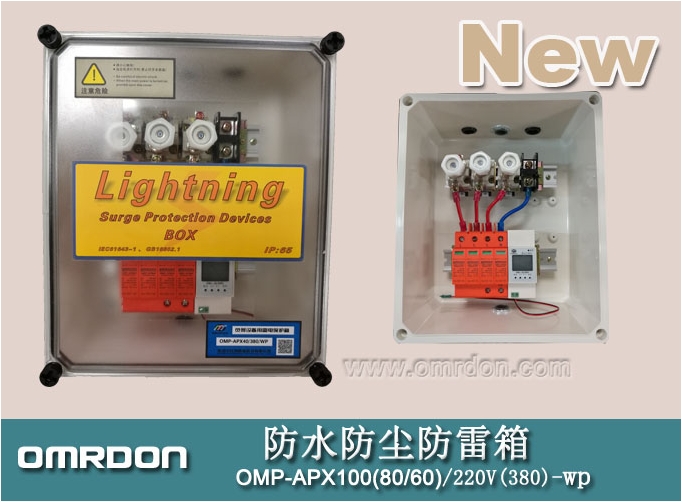

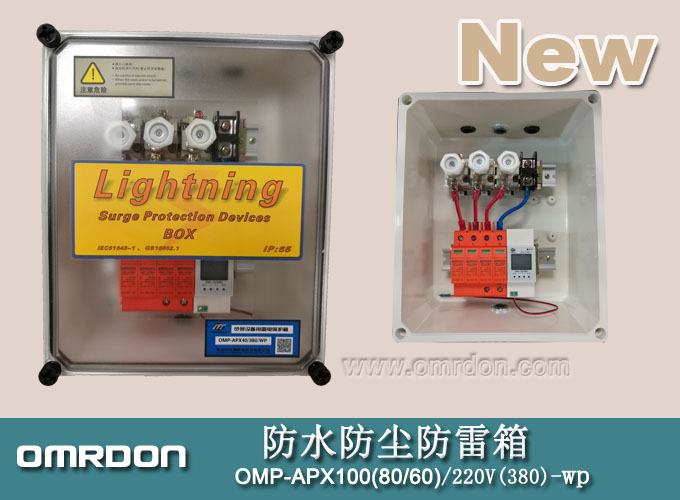

二級60KA防水防塵單相/三相防水防塵電源防雷箱-
歐姆雷盾（OMRDON）60KA二級單相/三相防水防塵電源防雷箱（Surge Protection Device BOX）適用于交流50Hz/60Hz,380V及以下的TN-S、TN-C-S、TT、IT等供電系統的防雷保護，用于LPZO或LPZ1區與LPZ2區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準，防雷模塊內置失效脫離裝置，當電涌保護器因過流過熱擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示窗口由綠色（正常）變成紅色（故障），可視告警指示模塊可在有工作電壓情況下更換。并帶有數顯雷擊計數器，可以方便的記錄雷電波沖擊次數。
| 名稱 | 單相交流電源防雷箱 | 三相交流電源 |
| 型號 | OMP-APX60/220-wp | OMP-APX60/380-wp |
| 試驗級別 （依據IEC61643-1） | I I | |
| 保護模式 | L-PE,N-PE,L-N，N-PE | |
| 額定工作電壓 (Un) | 220V | 380V |
| 最大持續工作電壓 (Uc) | ～382V | ～385V |
| 電壓保護水平(Up) 在Isn時 | ≤1.8kV | |
| 標稱放電電流 (In) | 25kA (8/20μs) | |
| 最大放電電流 (Imax) | 60kA (8/20μs) | |
| 響應時間 (Ta) | ≤25ns | |
| 接入導線截面 (L/N) | ≥10mm2 | |
| 接入接地線截面 (PE) | ≥16mm2 | |
| 熔斷器或斷路器選型 | D型25A 32A | |
| 工作環境 -40℃～+85℃ | —40℃～+85℃ | |
| 相對濕度 ≤95% | ≤95% | |
| 附件 | 內置雷擊計數器 微型斷路器 | |
| 安裝 | 掛墻式，螺絲固定 | |
| 遙信端子接線 | COM:公共端，NO：常閉，NC常開 | |
| 外殼材料 | 外箱：進口絕緣阻燃塑料；內置防雷模塊：阻燃PBT | |
| 產品尺寸 | 298×251×140mm | |
| 測試依據 | GB18802.1、IEC61643-1 | |
內置的電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當系統線路上出現電涌過電壓、過電流時，SPD的電阻突變或持續下降為低阻抗，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。

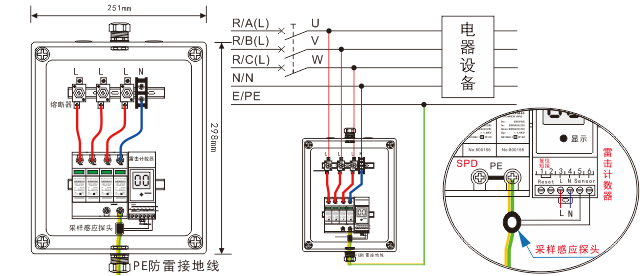

防雷箱尺寸示意圖：
