模擬攝像機二合一防雷器（視頻二合一防雷器、二合一電涌保護器、二合一浪涌保護器、二合一避雷器）-
產品介紹：

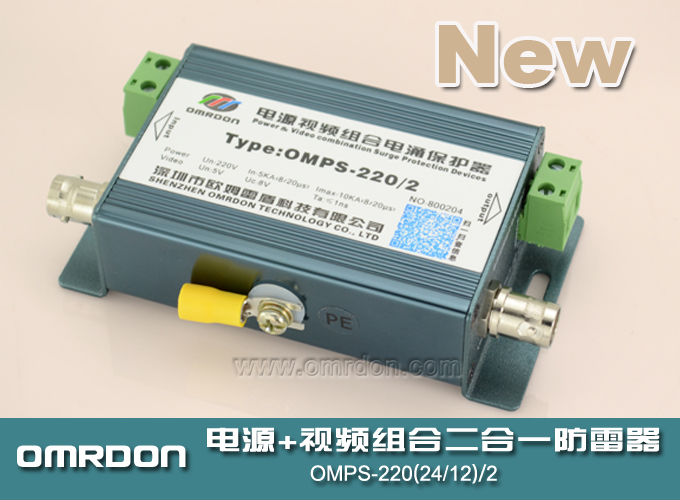

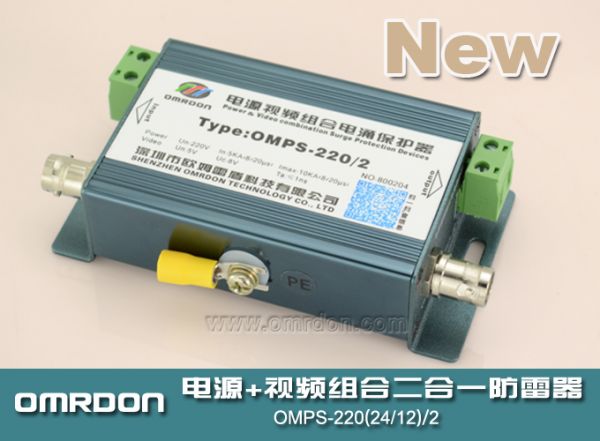

歐姆雷盾（OMRDON）CCTV安防監控系統模擬攝像機二合一防雷器（又稱：二合一電涌保護器、二合一浪涌保護器、二合一避雷器）是依據IEC和GB標準設計，適用于不帶云臺控制的模擬攝像機（Analog Camera）的電源和信號線路的雷擊電磁脈沖（LEMP）電涌保護，是一體化多功能電涌保護器。主要于對監控模擬攝像機的電源、視頻線路實施電涌保護，可充分保護最新技術的監控設備。
功能特點：
1、通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗；
2、電源、視頻防雷二合一設計理念，不占空間，適用于不帶云臺控制的監控模擬攝像機的防雷保護；
3、能有效防止攝像機電源、視頻、云臺控制等設備間電位差瞬時增大而造成的設備損壞；
4、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；
5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；
6、二合一防雷器采用集成化結構、體積小、接線簡易、安裝方便。
技術指標：
名稱 | 模擬攝像機視頻二合一防雷器 | |||||
SPD類別 | 復合型SPD | |||||
SPD功能 | 具有限壓、限流功能 | |||||
型號 | OMPS-12/2 | OMPS-24/2 | OMPS-220/2 | |||
類型 | 電源 | 視頻 | 電源 | 視頻 | 電源 | 視頻 |
標稱工作電壓Un | 12V | 5V | 24V | 5V | 220V | 5V |
最大持續運行電壓Uc | 18V | 8V | 36V | 8V | 320V | 8V |
標稱負載電流IL | 5A | 2A | 5A | 2A | 5A | 2A |
標稱放電電流(8/20μS) In | 5kA | |||||
最大放電電流(8/20μS) Imax | 10kA | |||||
電壓保護水平(In下) Up | ≤36V (8/20μs) | ≤18V x-x(1.2/50μs) | ≤75V (8/20μs) | ≤18V x-x(1.2/50μs) | ≤900V (8/20μs) | ≤18V x-x(1.2/50μs) |
響應時間Ta | ≤25ns | ≤1ns | ≤25ns | ≤1ns | ≤25ns | ≤1ns |
傳輸速率Vs | - | 20M bps | - | 20M bps | - | 20M bps |
插入損耗Ae | - | ≤0.5db | - | ≤0.5db | - | ≤0.5db |
接口類型 | 接線端子 | BNC | 接線端子 | BNC | 接線端子 | BNC |
安裝接線規格 | 2.5mm2 | - | 2.5mm2 | - | 2.5mm2 | - |
失效指示 | 綠色:正常 熄滅:失效 | -- | 綠色:正常 熄滅:失效 | -- | 綠色:正常 熄滅:失效 | -- |
過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |||||
溫度范圍 | -40℃…+85℃ | |||||
安裝方式 | 墻面固定或水平固定（放置） | |||||
外形尺寸 | 110mmx57mmx27mm | |||||
外殼材料 | 鋁合金 | |||||
外殼保護等級 | IP20 | |||||
測試標準 | GB18802.1 GB/T 18802.21 | |||||
安裝方法
1、二合一防雷器串聯安裝在攝像機端口前（“IN”標識端接入線路，“OUT”標識端與被保護攝像機相連接）,然后直接接地。
2、線路端子接法（電源部分）：電源兩端分別對應接“L/+”“N/-”。
3、BNC視頻線接法:直接使用同軸連接線的BNC公母頭卡接即可。
4、接地線截面應≥4mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4Ω，在接地線及接地電阻合格下防雷性能最優。
5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。
